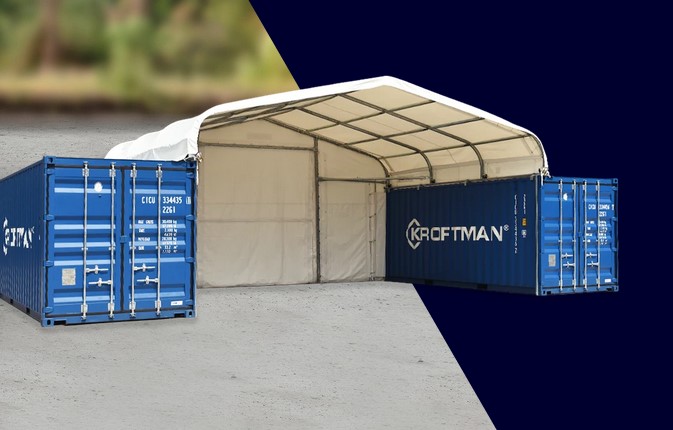

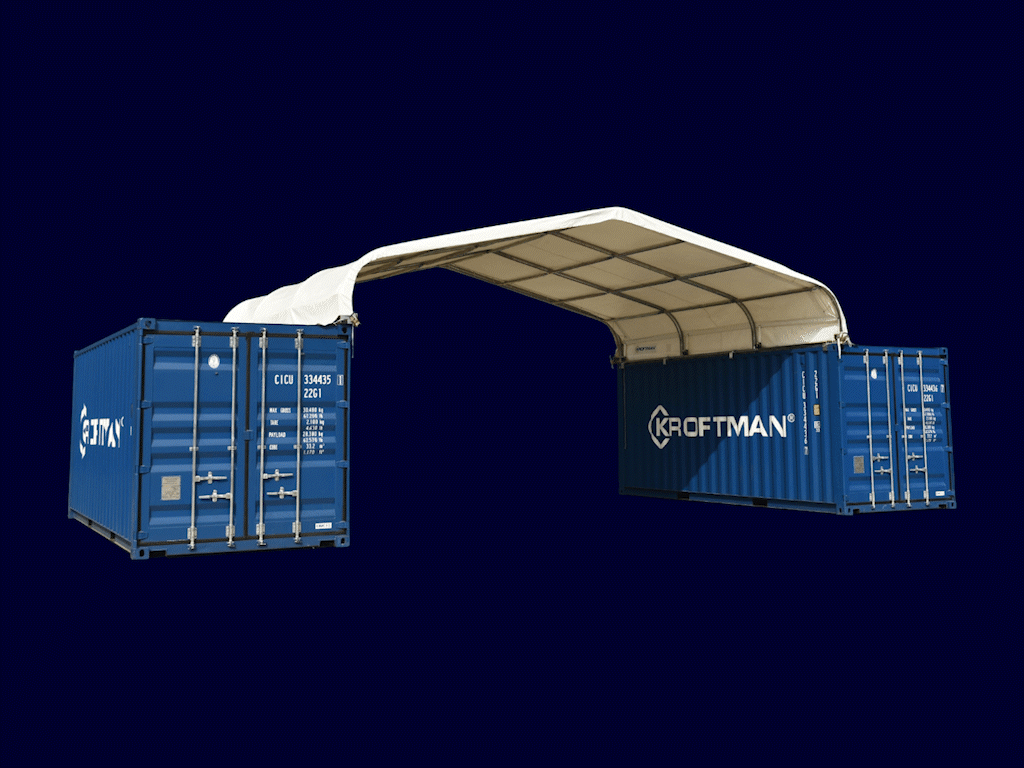

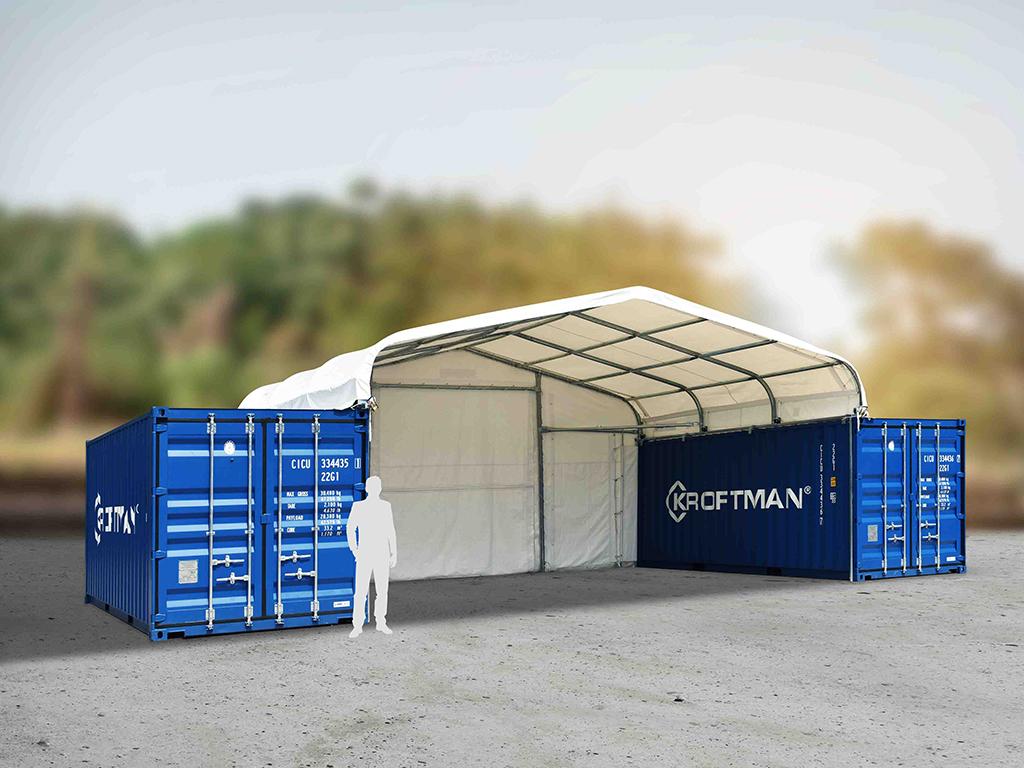

Στέγαστρο κοντέινερ 8x6m δίριχτο
- Ύψος κορυφογραμμής: 4,6 m (εξωτερική διάσταση)
- Buildbook συμβατό με EN13782
- Δυνατότητα συναρμολόγησης και σε ανοιχτή πλευρά ή ψηλό κύβο

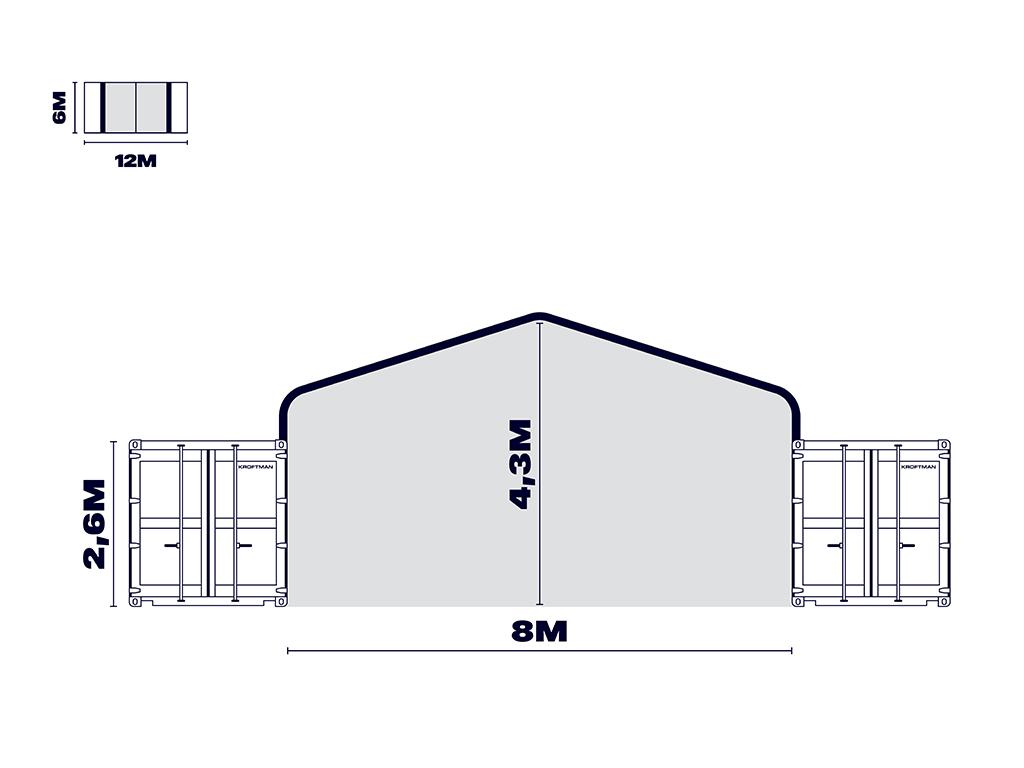

Πλάτος
790 cm
Μήκος
606 cm (για containers 20ft)
Ύψος
190 cm (κορυφή)
Ύψος κορυφής μαζί με containers
460 cm
Μέγιστος όγκος χιονιού
0,30 kN / m²
Εάν είναι απαραίτητο, το στέγαστρο μπορεί επίσης να κατασκευαστεί σε περιοχές με υψηλότερο φορτίο χιονιού, εάν μπορείτε να διασφαλίσετε ότι δεν θα ξεπεραστεί το όριο των 0,30 kN/m² (για παράδειγμα, θερμαίνοντας το στέγαστρο το χειμώνα ή καθαρίζοντας την οροφή από το χιόνι).
Μέγιστη δύναμη ανέμου
0,30 kN/m² (EN13782, προσωρινή κατασκευή)
Στερέωση
Βάσεις στερέωσης για γρήγορη και χωρίς ζημιές εγκατάσταση. Βάθος βάσης 50 – 80 mm.
Χρώμα
Λευκό
Μέσος όρος χρόνου συναρμολόγησης με 4 άτομα
1 ημέρα

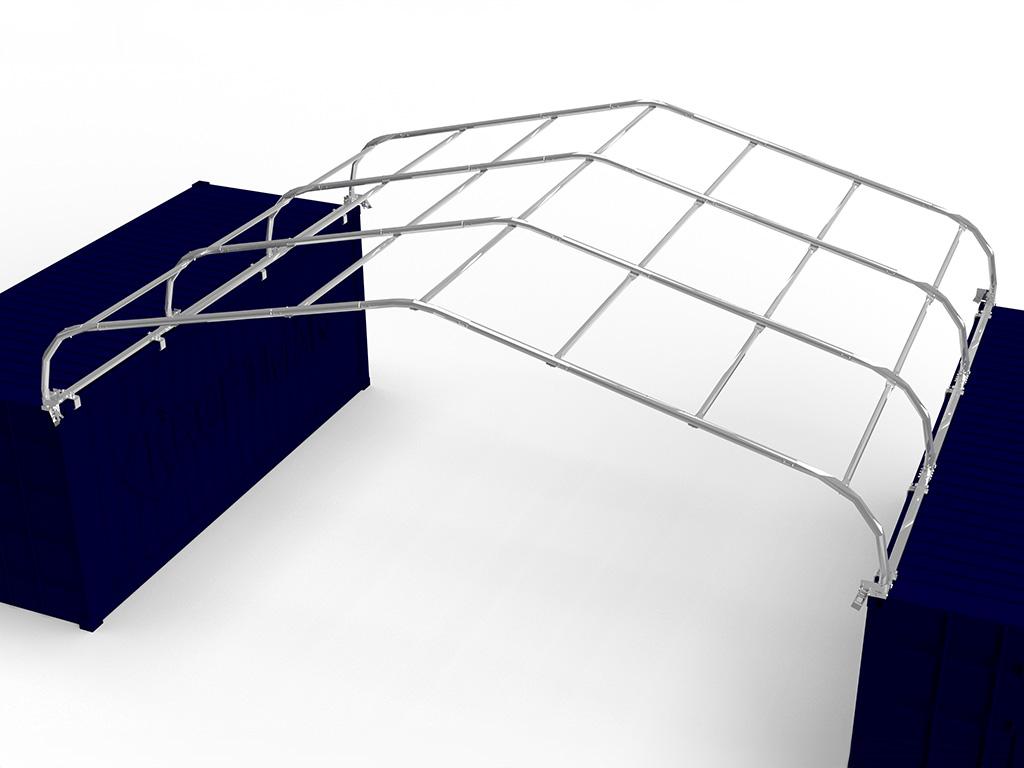

Ατσάλινος σκελετός
Χάλυβας S355JO, ηλεκτρολυτικά γαλβανισμένος, κύρια προφίλ ∅76 x 2 mm
Υλικό
PVC 610 g/m²
– Αντοχή σε εφελκυσμό στημονιού: 2965 N
– Αντοχή σε εφελκυσμό υφαδιού: 2282 N
– Αντοχή σε σχίσιμο στημονιού: 456 N
– Αντοχή σε σχίσιμο υφαδιού: 314 N
– Επιβραδυντικό φλόγας: σύμφωνα με το πρότυπο DIN 4102-1 κατηγορία B2
– Αντοχή σε θερμοκρασία: -30 – +70 °C
Βάρος και διαστάσεις αποστολής (Μ x Π x Υ)
Σε 2 κιβώτια:
– 230 x 75 x 50 cm, 375 kg (μεταλλική κατασκευή)
– 230 x 75 x 35 cm, 75 kg (ύφασμα)
Εγχειρίδια χρήσης
Τα κατασκευαστικά σχέδια, οι δομικοί υπολογισμοί σύμφωνα με τον EUROCODE και τα εγχειρίδια συναρμολόγησης περιλαμβάνονται δωρεάν.
Εγγύηση
Χαλύβδινος σκελετός:
10 χρόνια εγγύηση κατά σκουριάς
Ύφασμα:
PVC: 10 χρόνια εγγύηση μειούμενης αξίας
Σημειώσεις
Οι τυπικοί δομικοί υπολογισμοί ισχύουν για τη στερέωση σε μία στρώση δοχείων. Η εγκατάσταση σε στοιβαγμένα δοχεία γίνεται με δική σας ευθύνη. Λάβετε υπόψη ότι η εγγύηση για το στέγαστρο των δοχείων θα λήξει.

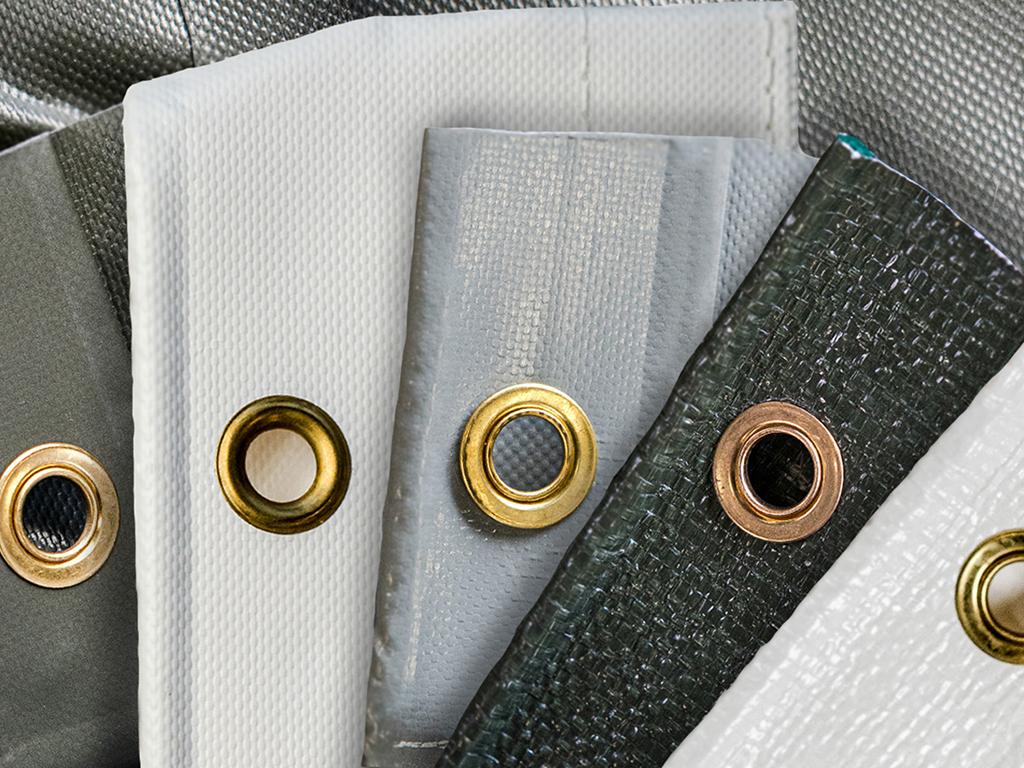

Το ύφασμα PVC είναι ισχυρότερο από το PE (δηλαδή πολυεστέρα ή HDPE) και επομένως είναι πιο ανθεκτικό στις καιρικές συνθήκες. Το PVC έχει μεγαλύτερη διάρκεια ζωής. Προσφέρουμε 10ετή φθίνουσα εγγύηση για το PVC. Η εγγύηση για το PE είναι 3 χρόνια.
The container shelters and the optional front and back walls are designed for ISO containers of 6 and 12 meters (20 and 40 feet) long and 259 cm high.

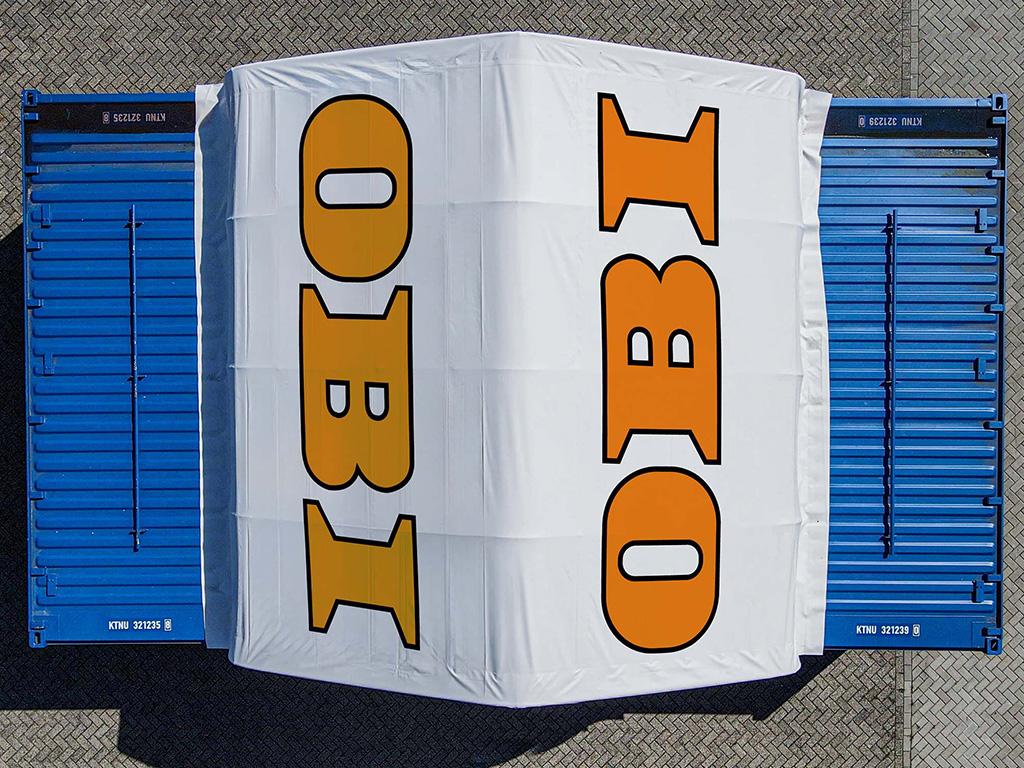

Αν θέλετε να παραγγείλετε ένα τυπωμένο εξώφυλλο, επιλέξτε το εξώφυλλο με το λογότυπο κατά τη συναρμολόγηση του προϊόντος σας. Ολοκληρώστε τη σύνταξη του προϊόντος σας και προχωρήστε στην υποβολή αίτησης προσφοράς. Μόλις ζητήσετε την προσφορά, θα λάβετε μια φόρμα για να ανεβάσετε το λογότυπό σας.
Εντός 2 εργάσιμων ημερών θα λάβετε ένα ψηφιακό δοκίμιο του εξωφύλλου με εκτύπωση λογότυπου.
Χρήσιμη πληροφορία:
- Η εκτύπωση γίνεται σε λευκό μουσαμά PVC, η εκτύπωση σε άλλους τύπους μουσαμάδων είναι δυνατή κατόπιν συνεννόησης.
- Θα θέλατε κάτι διαφορετικό από την εκτύπωση λογότυπου; Μπορείτε να το κάνετε ανεβάζοντας την εικόνα σας χρησιμοποιώντας τη φόρμα.
- Παράδοση αρχείου εκτύπωσης σε μορφή EPS.
- Παράδοση εντός 12 – 14 εβδομάδων.
Μπορούν. Η βασική ράγα θα βρίσκεται τότε πιο μακριά από την άκρη του δοχείου και μπορεί να αγκυρωθεί με βίδες ή να συγκολληθεί. Το πίσω τοίχωμα είναι τότε πολύ φαρδύ, αλλά μπορεί να τοποθετηθεί πίσω από τα δοχεία. Δεν είναι δυνατή η τοποθέτηση μπροστινού τοίχου.
Τα μπροστινά και τα πίσω τοιχώματα των στεγάστρων κοντέινερ μας είναι προσαρμοσμένα στο ύψος των κοντέινερ ISO των 259 cm. Ένα ψηλότερο κοντέινερ σημαίνει ότι ο τοίχος δεν φτάνει στο έδαφος και αφήνει ένα κενό περίπου 30 cm. Επομένως, ένα στέγαστρο κοντέινερ χωρίς τοιχώματα είναι ιδανικό για ένα κοντέινερ θαλάσσης με μεγάλο κύβο.
Όλα τα στέγαστρα κοντέινερ μας μπορούν να συνδεθούν μεταξύ τους κατά μήκος. Αυτό μπορεί να γίνει εύκολα και χωρίς προσαρμογές στο προϊόν. Η σύνδεση (επικάλυψη του υφάσματος) είναι πλήρως στεγανή από τον αέρα και το νερό μετά το σφίξιμο των κορδονιών.
Η τοποθέτηση πολλαπλών κοντέινερ το ένα πίσω από το άλλο σάς επιτρέπει να δημιουργήσετε ένα στέγαστρο σε πολλαπλάσια των 20 ποδιών.
Στις προδιαγραφές του προϊόντος θα βρείτε το μέγιστο φορτίο ανέμου και χιονιού, όπως περιγράφεται στους επίσημους δομικούς υπολογισμούς. Συνιστούμε να τοποθετείτε το προϊόν μόνο σε ζώνες ανέμου και χιονιού που δεν υπερβαίνουν αυτά τα πρότυπα. Εάν παρόλα αυτά επιλέξετε να εγκαταστήσετε το κτίριο αποθήκευσης ή τη σκηνή σε περιοχή με υψηλότερα μέγιστα φορτία ανέμου και χιονιού, λάβετε υπόψη ότι αυτό γίνεται με δική σας ευθύνη.

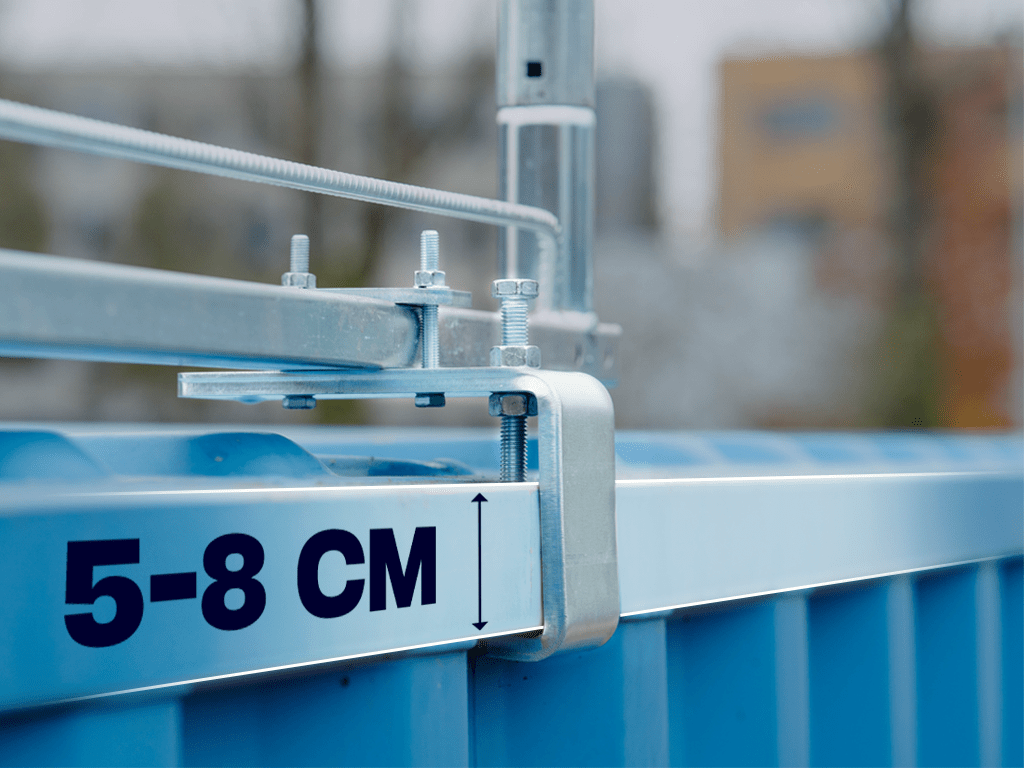

Ναι. Η χρήση των σφιγκτήρων μας για κοντέινερ απαιτεί μια άκρη ύψους 50-80 χιλιοστών. Οι σφιγκτήρες μας δεν μπορούν να στερεωθούν χωρίς αυτήν την άκρη και το στέγαστρο θα πρέπει στη συνέχεια να στερεωθεί στη μονάδα χρησιμοποιώντας βίδες ή συγκολλημένες.
Εάν θέλετε επίσης μπροστινό ή/και πίσω τοίχο, η μονάδα πρέπει να έχει ύψος 259 εκ.
Το ύφασμα PE συμμορφώνεται με το πρότυπο CPAI-84-1995, το ύφασμα PVC συμμορφώνεται με το πρότυπο DIN 4102-1 κλάσης B2. (δείτε τα πιστοποιητικά στη σελίδα λήψης)
Αφορά την απόσταση μεταξύ των εμπορευματοκιβωτίων μεταφοράς.
- TC403: 3,84 μέτρα (βλ. σχέδια)
- TC606: 5,88 μέτρα (βλ. σχέδια)
- TC806: 7,80 μέτρα (βλ. σχέδια)
- TC812: 7,80 μέτρα (βλ. σχέδια)
- TC1012: 9,79 μέτρα (βλ. σχέδια)
Ναι, αυτό είναι δυνατό. Το στέγαστρο πρέπει στη συνέχεια να βιδωθεί ή να συγκολληθεί. Ωστόσο, οι βάσεις στερέωσης έχουν μια σειρά από σημαντικά πλεονεκτήματα:
- Τα δοχεία δεν καταστρέφονται
- Η εγκατάσταση είναι πολύ πιο γρήγορη
- Μπορείτε εύκολα να αποσυναρμολογήσετε το στέγαστρο των δοχείων
Η Kroftman συνήθως προμηθεύει τα στέγαστρα εμπορευματοκιβωτίων και τις σκηνές αποθήκευσης απευθείας από το απόθεμα. Οι σκηνές αποθήκης έχουν χρόνο παράδοσης 4 έως 6 εβδομάδες.
Για τα στέγαστρα εμπορευματοκιβωτίων με εκτύπωση λογότυπου, ο χρόνος παράδοσης είναι 14 εβδομάδες.
Η Kroftman ξεκινά την παραγωγή των κτιρίων αποθήκευσης σειράς H και τα παραδίδει με όλα τα αξεσουάρ και τις επιλογές μόλις εκπληρωθεί η υποχρέωση πληρωμής. Ο χρόνος παράδοσης ξεκινά από την ημερομηνία πληρωμής, ανάλογα με τον τύπο του κτιρίου αποθήκευσης. Για μικρά, μη μονωμένα κτίρια αποθήκευσης, αυτό το χρονικό πλαίσιο είναι συνήθως 6 έως 8 εβδομάδες. Για μονωμένα κτίρια αποθήκευσης, χρειάζονται μεταξύ 12 και 14 εβδομάδων. Είμαστε σε συνεχή επικοινωνία μαζί σας σχετικά με την παραγγελία, την πληρωμή, τα έγγραφα, την παράδοση, την πιθανή συναρμολόγηση και την παρακολούθηση.
Θα λάβετε, κατά τη στιγμή της αποστολής, πληροφορίες σχετικά με την αναμενόμενη ημερομηνία παράδοσης και τα στοιχεία επικοινωνίας του μεταφορέα.
Από όλα τα κτίρια αποθήκευσης, τις σκηνές αποθήκευσης και τα στέγαστρα κοντέινερ, διαθέτουμε στατικούς υπολογισμούς στα γερμανικά. Αυτοί είναι διαθέσιμοι κατόπιν αιτήματος και δωρεάν.
Για αυτούς τους στατικούς υπολογισμούς συνεργαζόμαστε με Γερμανούς μηχανικούς. Αυτοί οι στατικοί υπολογισμοί πληρούν πάντα το πρότυπο «Ευρωκώδικας» που συμπληρώνεται από τους γερμανικούς κώδικες DIN+DIBt, εξασφαλίζοντας ευρεία ευρωπαϊκή και διεθνή αποδοχή. Για να διατηρήσουμε τη νομική τους υπόσταση, παρέχουμε μόνο τα πρωτότυπα, μη μεταφρασμένα έγγραφα στη γερμανική γλώσσα. Σε περίπτωση που αυτό σας προκαλέσει δυσκολίες, μπορείτε να χρησιμοποιήσετε αυτά τα έγγραφα ως βάση για να ζητήσετε από έναν τοπικό μηχανικό να συντάξει έναν στατικό υπολογισμό στη δική σας γλώσσα, ο οποίος να ανταποκρίνεται στις τοπικές σας απαιτήσεις.
Αυτό εξαρτάται από το προϊόν και τους τοπικούς κανονισμούς. Συνήθως δεν απαιτείται άδεια για προσωρινή τοποθέτηση. Για (ημι-)μόνιμες τοποθετήσεις, είναι καλύτερο να επικοινωνήσετε με τον δήμο σας.
Μπορείτε να κατεβάσετε τα κατασκευαστικά σχέδια για να υποβάλετε αίτηση για άδεια οικοδομής. Κατόπιν αιτήματος, μπορούμε επίσης να σας παρέχουμε τους στατικούς υπολογισμούς εντελώς δωρεάν και χωρίς υποχρέωση.
Για να εγγυηθούμε γρήγορη και χωρίς προβλήματα συναρμολόγηση, καθιερώνουμε υποχρεωτικές τις συνθήκες επιθεώρησης και συναρμολόγησης για τους πελάτες που έχουν συναρμολογήσει το προϊόν από τη δική μας ομάδα συναρμολόγησης. Ωστόσο, οι οδηγίες που αναφέρονται στο έγγραφο ισχύουν φυσικά και για τη συναρμολόγηση μόνοι σας. Σας συνιστούμε ανεπιφύλακτα να τις ακολουθήσετε, ώστε να μην αντιμετωπίσετε εκπλήξεις κατά τη συναρμολόγηση.
