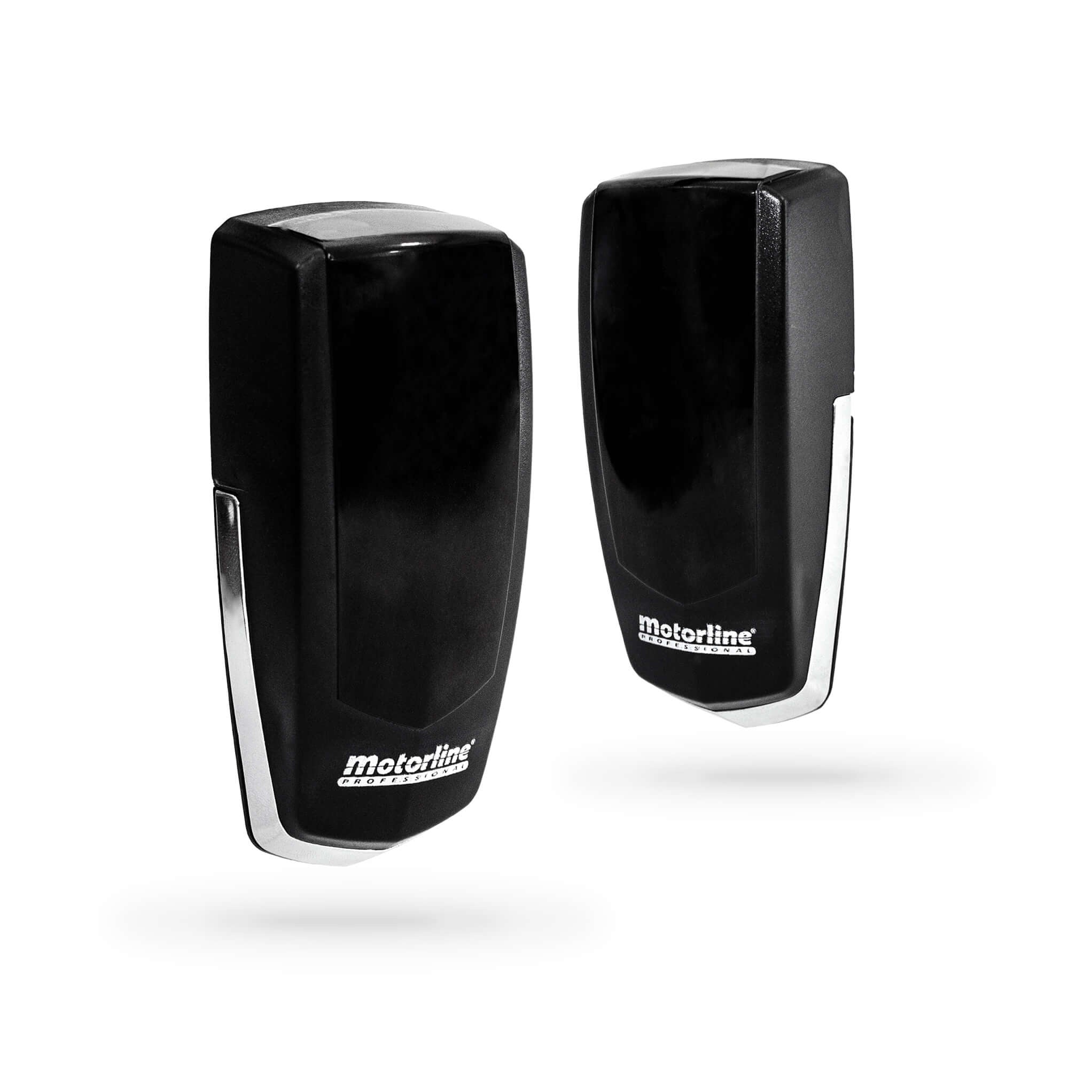

Φωτοκύτταρα ασφαλείας ενσύρματα πομπού – δέκτη MF30

Τα φωτοκύτταρα ασφαλείας αυτόματης εστίασης motorline MF30 αποτελούνται από έναν πομπό (TX) και ένα δέκτη (RX) και είναι ικανά να λειτουργήσουν σε απόσταση έως και 25 m μεταξύ τους. Είναι κατάλληλα για χρήση με τους περισσότερους μηχανισμούς αυτοματοποίησης θυρών. Αποτελούν μία εξαιρετικά αξιόπιστη και πρακτική λύση.

• Κωδικός προϊόντος (SKU): MF30
• Τάση τροφοδοσίας: 12-24 VDC ή 12-24 VAC
• Εμβέλεια: έως 25 m
• CE / RoHS Compliance: Ναι

Καινοτόμος Σχεδιασμός	Προστατευόμενα Ηλεκτρονικά	Compact Design
Διαγνωστικά Led	Τεχνολογία Υπερύθρων	Συνεχής Λειτουργία
Άμεση Απόκριση	Πολλαπλές Εφαρμογές	Μεγάλη Αντοχή

Το σετ φωτοκυττάρων ασφαλείας MF30 είναι κατάλληλο για σύνδεση με τους περισσότερους πίνακες ελέγχου αυτοματισμών, ακόμη και για αυτοματισμούς που δεν έχετε προμηθευτεί από εμάς. Το μόνο που χρειάζεται, πέρα προφανώς από το να υποστηρίζει ο πίνακας του αυτοματισμού την εγκατάσταση φωτοκυττάρων ασφαλείας, είναι να παρέχει τροφοδοσία 12 VAC / VDC ή 24 VAC / VDC και να δέχεται ως είσοδο (σήμα) επαφή τύπου NC (Normally Closed: Κανονικά Κλειστή Επαφή) ή τύπου NO (Normally Open: Κανονικά Ανοιχτή Επαφή). Πρακτικά, ελάχιστοι αυτοματισμοί δεν είναι συμβατοί με τα συγκεκριμένα φωτοκύτταρα ασφαλείας (κυρίως οι πίνακες ελέγχου.

Τα συγκεκριμένα φωτοκύτταρα είναι μεν οικονομικά αλλά, κυρίως, είναι εξαιρετικά αξιόπιστα. Ένα από τα χαρακτηριστικά που μας αρέσει ιδιαίτερα είναι ότι έχει εξαιρετική αντοχή σε παρεμβολές από το φως του ήλιου και άλλων πηγών φωτός. Επίσης, η αυτόματη εστίαση κάνει την εγκατάσταση εύκολη και εξασφαλίζει αξιόπιστη λειτουργία ακόμη και εάν δεν έχουμε ευθυγραμμίσει (“κεντράρει”) τέλεια τον πομπό με τον δέκτη.

Τα βασικά τεχνικά χαρακτηριστικά των φωτοκυττάρων ασφαλείας MF30 είναι:

• Τάση λειτουργίας: 12 ή 24 V DC, 12 ή 24 V AC
• Μέγιστη απόσταση πομπού-δέκτη: 25 m (η εμβέλεια μπορεί να επηρεαστεί από τις καιρικές συνθήκες)
• Ρεύμα λειτουργίας πομπού: 30 mA
• Ρεύμα λειτουργίας δέκτη: 30 mA
• Μέγιστο ρεύμα ρελέ: 1A to 30V DC; 0,5A to 125V AC
• Μήκος κύματος: 940 nm
• Θερμοκρασίες λειτουργίας: -25°C έως +70°C
• Βαθμός προστασίας από σκόνη και υγρασία: IP55 EN 60529
• Διαστάσεις πλακετών: 50.5 x 25 mm
• Κύκλωμα απόρριψης παρεμβολών από άλλες πηγές φωτός
• Αυτόματη εστίαση
• Συμμόρφωση με 2004/108/CE, 2006/95/CE
• RoHS Compliant 2002/95/EC
• CE σήμανση

Το τυπικό ύψος εγκατάστασης είναι περίπου 30 cm από το δάπεδο.

Τα φωτοκύτταρα ασφαλείας είναι εξαιρετικά σημαντικά για την ασφαλή λειτουργία οποιουδήποτε αυτοματισμού γκαραζόπορτας.

Για λόγους ασφαλείας, συνιστούμε την εγκατάσταση των φωτοκυττάρων σε κάθε περίπτωση. Η ελαφρά περισσότερη εργασία για την πλήρη εγκατάσταση του αυτοματισμού και η μικρή αύξηση στο συνολικό κόστος υλικών δεν μπορούν να δικαιολογήσουν, σε καμία περίπτωση, την μη εγκατάσταση φωτοκυττάρων ασφαλείας.

Αρχή λειτουργίας

Τα φωτοκύτταρα ασφαλείας MF30 αποτελούνται από δύο τμήματα:

• έναν πομπό (TX) και
• έναν δέκτη (RX)

Ο πομπός εκπέμπει μια στενή δέσμη φωτός και, όταν δεν παρεμβάλλεται εμπόδιο, ο δέκτης την λαμβάνει. Αυτή η δέσμη φωτός είναι γενικά στο υπέρυθρο (IR) μέρος του φάσματος και άρα μη ορατή.

Όταν η δέσμη διακοπεί (πχ όταν περάσει ένας πεζός ή ένα όχημα μεταξύ πομπού και δέκτη), ο δέκτης θα ενεργοποιήσει έναν διακόπτη. Ο διακόπτης αυτός, συνδέεται με τον πίνακα ελέγχου του εκάστοτε μηχανισμού. Έτσι, ο πίνακας ελέγχου πληροφορείται για την ύπαρξη εμποδίου και εκτελεί την λειτουργία που είναι προγραμματισμένος να κάνει (συνήθως αναστροφή της κίνησης ή σταμάτημα).

Τα φωτοκύτταρα είναι λοιπόν ένας απλός (αλλά και εξαιρετικά αξιόπιστος) αισθητήρας ανίχνευσης παρουσίας (και όχι ανίχνευσης κίνησης). Το ότι, στη μεγάλη πλειοψηφία των περιπτώσεων, τα χρησιμοποιούμε για λόγους ασφαλείας σαν ανιχνευτές εμποδίων είναι ο λόγος που τα αποκαλούμε συνήθως “φωτοκύτταρα ασφαλείας”.

Συνδεσμολογία

Πομπός & Δέκτης
Επαφές	Περιγραφή
1 & 2	Για τροφοδοσία με 12 – 24 V AC ή DC (+)
Εάν η τροφοδοσία είναι DC , τότε το (-) συνδέεται στην επαφή 2 και το (+) στην επαφή 1. Εάν η τροφοδοσία είναι AC , δεν υπάρχει ζήτημα πολικότητας.
Δέκτης
Επαφές	Περιγραφή
3 & 4	Διακόπτης NC (Normally-Closed / Κανονικά Κλειστός) ή Διακόπτης NO (Normally-Open / Κανονικά Ανοικτός ανάλογα με την θέση του βραχυκυκλωτήρα (jumper)

Πλην ελάχιστων εξαιρέσεων, οι ηλεκτρονικοί πίνακες ελέγχου για γκαραζόπορτες, περιμένουν από τα φωτοκύτταρα να συμπεριφέρονται ως διακόπτης τύπου NC (Normally-Closed / Κανονικά Κλειστός), δηλαδή να κλείνουν επαφή όταν δεν ανιχνεύουν εμπόδιο και να την ανοίγουν όταν ανιχνεύουν εμπόδιο (ή εάν υπάρχει κάποια βλάβη ή δυσλειτουργία του πομπού/δέκτη ή πρόβλημα με τα αντίστοιχα καλώδια οπότε δεν υπάρχει η σωστή τροφοδοσία με ρεύμα ή έχει κοπεί κάποιο από τα καλώδια που επιστρέφει την εντολή).

Για την σύνδεση των φωτοκυττάρων ασφαλείας με τον ηλεκτρονικοί πίνακες ελέγχου της γκαραζόπορτας χρειάζονται 2 καλώδια. Τυπικά, απαιτείται καλώδιο:

• 2 x 0.5 mm² για σύνδεση πομπού (TX) με πίνακα ελέγχου
• 4 x 0.5 mm² για σύνδεση δέκτη (RX) με πίνακα ελέγχου

Τα καλώδια αυτά πρέπει να είναι προστατευμένα μέσα σε σπιράλ το οποίο να είναι καλά σφραγισμένα στα άκρα τους ώστε να μην γεμίσουν νερό που θα καταστρέψει τα καλώδια.

Εγχειρίδια (manuals)

Τεχνικά χαρακτηριστικά και τρόπος εγκατάστασης φωτοκυττάρων ασφαλείας MF30
